Verdrahtung eines Drucktastenschalters mit LED



Haben Sie Schwierigkeiten, einen Drucktastenschalter mit einer LED zu verdrahten?

Sie sind nicht allein!

Viele stehen vor der Herausforderung, diese Schalter sicher und effektiv anzuschließen. Dieser Leitfaden führt Sie durch die wichtigsten Merkmale von beleuchteten Drucktastenschaltern und bietet klare Verdrahtungspläne. Sie lernen Schritt für Schritt, wie Sie einen 12-Volt-Tastschalter verdrahten und dabei Werkzeuge wie einen Lötkolben verwenden, und gehen dabei auch auf häufige Probleme ein, die auftreten können. Am Ende werden Sie die Fähigkeiten haben, Ihre eigenen Designprojekte in Angriff zu nehmen und dabei sowohl Zeit als auch Geld zu sparen. Fangen wir an!

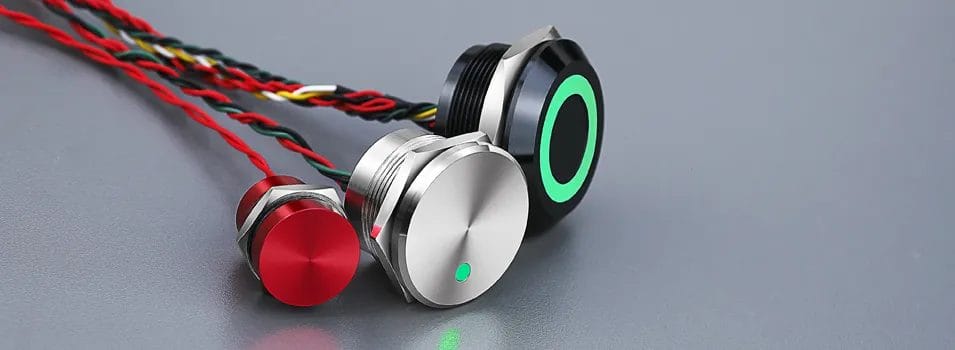

Der beleuchtete Drucktastenschalter Merkmale und Vorteile





Ein Angebot von Langir anfordern

Wenn Sie einen beleuchteten Druckknopfschalter installieren, fügen Sie Ihrer Einrichtung eine intelligente Funktion hinzu. Dieser Schalter funktioniert nicht nur wie ein normaler Lichtschalter, sondern gibt Ihnen auch ein visuelles Signal, wenn er ein- oder ausgeschaltet ist. Auf diese Weise können Sie Ihren Stromkreis schnell überprüfen, ohne einen Schutzschalter betätigen zu müssen.

Diese Schalter sind besonders praktisch, vor allem in dunklen Räumen. Stellen Sie sich vor, Sie müssten einen normalen Schalter suchen - Sie würden ihn lieber leuchten sehen. Außerdem können Sie mit einem 12-Volt-Push-Pull-Schalter Geräte sicher und effektiv steuern und so Ihre elektrischen Verbindungen übersichtlich und intuitiv halten.

Die Verdrahtung eines beleuchteten Drucktastenschalters ist ganz einfach. Denken Sie nur daran, die Erdung richtig anzuschließen und einen geeigneten elektrischen Anschluss zu verwenden, um einen sicheren Sitz zu gewährleisten. Es geht darum, Ihnen die Arbeit zu erleichtern und Ihre Geräte zuverlässiger zu machen - ohne zusätzlichen Stress für Ihre Einrichtung.



Vorbereitungen für die Installation

Das Wichtigste zuerst: Sammeln Sie Ihre Werkzeuge und Materialien für die Verdrahtung des LED-Druckschalters. Du brauchst Dinge wie einen Schraubenzieher, Kabelverbinder und natürlich den Schalter selbst. Sicherheit ist das A und O - stellen Sie sicher, dass Sie den Strom abschalten, bevor Sie beginnen. Als Nächstes solltest du an die richtige Einrichtung für deine Unterhaltungselektronik denken. Sie wollen, dass alles bereit ist, damit Ihr Armaturenbrett richtig leuchtet. Kommen wir nun zu den Details!



Erforderliche Werkzeuge und Materialien zusammenstellen

Bevor du dich an die Verdrahtung des Drucktastenschalters mit LED wagst, solltest du die wichtigsten Dinge besorgen. Du brauchst eine Handvoll Werkzeuge wie einen Schraubenzieher und einige Kabelverbinder, um alles zusammenzuhalten. Die Arbeit mit Elektrizität ist kein Spaß. Mit der richtigen Ausrüstung geht alles ganz leicht von der Hand und macht Ihr Projekt mühelos und effizient.



Sicherheitsvorkehrungen vor der Verkabelung prüfen

Bevor Sie mit der Verkabelung Ihres Push-Pull-Schalters (12 V) beginnen, sollten Sie sich einen Moment Zeit nehmen, um sicherzustellen, dass die Sicherheit oberste Priorität hat. Um böse Überraschungen zu vermeiden, sollten Sie die Stromzufuhr zum Schaltkreis unterbrechen. Wenn du mit Technologien wie Arduino arbeitest, solltest du daran denken, dass selbst kleine Fehler zu großen Problemen führen können. Die richtige Marke von Kabelverbindern kann den Unterschied ausmachen und dafür sorgen, dass alles fest und sicher sitzt und die Risiken minimiert werden. Du schaffst das!



Schaltpläne für verschiedene Arten von beleuchteten Drucktastenschaltern

Sie sind dabei, einige praktische Schaltpläne für verschiedene Arten von beleuchteten Drucktastenschalter. Der Schaltplan für den 4-poligen Drucktastenschalter enthält zunächst die Grundlagen, die Sie für den Anschluss Ihrer Elektronik benötigen. Dann nehmen wir den Schaltplan für den 5-poligen Drucktastenschalter in Angriff und zeigen Ihnen, wie Sie Wärme und Funktion effektiv steuern können. So stellen wir sicher, dass Ihre Anlage reibungslos und effizient läuft!

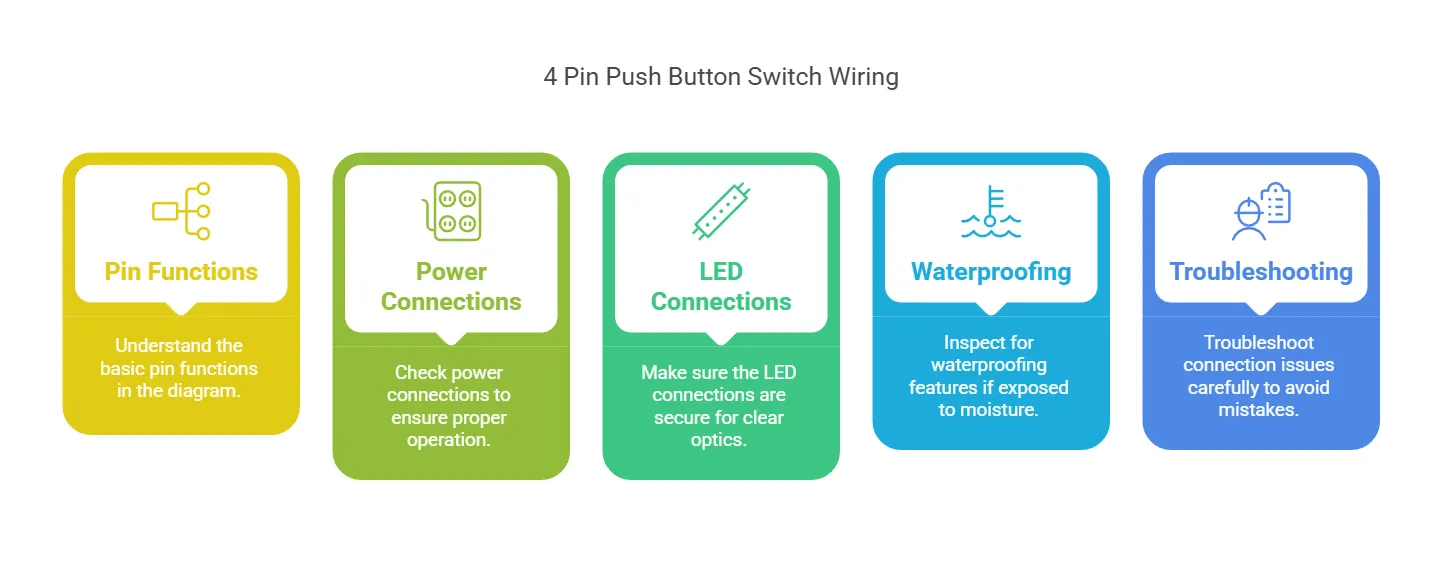

4-poliger Drucktastenschalter - Schaltplan







Wenn Sie sich mit einem Schaltplan für einen 4-poligen Drucktastenschalter beschäftigen, werden Sie feststellen, dass er ziemlich einfach ist. In der Regel schließen Sie einen Stift an die Stromquelle und einen weiteren an Ihr Gerät an. Die letzten beiden Pins sind oft für die LED-Funktion zuständig - betrachten Sie sie als eine Art visuellen Hinweis des Schalters. Denken Sie bei der Fehlersuche daran, die Pin-Verbindungen zu überprüfen und sicherzustellen, dass die LED für eine optimale Optik richtig verdrahtet ist. Die Wasserdichtigkeit ist ebenfalls von Vorteil, wenn Ihr Schalter den Elementen ausgesetzt ist, um sicherzustellen, dass alles in guter Form bleibt.



• Verstehen Sie die grundlegenden Pin-Funktionen im Diagramm.
• Überprüfen Sie die Stromanschlüsse, um einen ordnungsgemäßen Betrieb sicherzustellen.
• Vergewissern Sie sich, dass die LED-Anschlüsse sicher sind, um eine klare Optik zu gewährleisten.
• Überprüfen Sie die Wasserdichtigkeit, wenn Sie Feuchtigkeit ausgesetzt sind.
• Beheben Sie Verbindungsprobleme sorgfältig, um Fehler zu vermeiden.



5-poliger Drucktastenschalter - Schaltplan

Mit einem 5-poligen Schaltplan für Drucktastenschalter können Sie Ihr Projekt mit beleuchteten Druckschaltern sicher angehen. Wenn Sie einen 12-V-Taster anschließen, haben Sie in der Regel einen Pin für den Stromeingang, einen weiteren für den Ausgang zu Ihrem Gerät und die restlichen drei für die LED- und Dimmerfunktionen. Betrachten Sie es einfach als eine unkomplizierte Möglichkeit, die Beleuchtung Ihres Lkw oder anderes Zubehör zu steuern und sicherzustellen, dass Sie Ihr Armaturenbrett mit Leichtigkeit beleuchten, während alles sicher und funktionell bleibt.



Schritt-für-Schritt-Anleitung für die Verdrahtung eines 12-V-Tastschalters





Ein Angebot von Langir anfordern

Jetzt geht's zur Sache! Als Erstes schließen Sie die Stromquelle an Ihren Druckknopfschalter an - ein Kinderspiel, oder? Als Nächstes verdrahten Sie die LED-Lichtfunktion, damit die Farbe leuchtet, wenn Sie den Schalter drücken. Schließlich schließen Sie die Ausgangslast an, um den Schaltplan zu vervollständigen und sicherzustellen, dass alles reibungslos funktioniert. Schnallen Sie sich an; Sie werden gleich alles zum Leuchten bringen!



Verbinden Sie die Stromquelle mit dem Taster

Nun ist es an der Zeit, die Stromquelle mit dem Druckknopfschalter zu verbinden. Nimm dein Werkzeug und das gelbe Kabel - es ist nicht nur zur Schau. Entferne die Enden des Kabels und schließe ein Ende an deine Stromquelle an. Verwenden Sie Isolierband, um die Verbindung zu sichern, denn eine lockere Verbindung kann später zu Problemen führen. Achten Sie auf Ihre elektrische Belastung, damit Sie nichts verbrennen, wenn Sie den Schalter umlegen!



Verdrahtung der LED-Lichtfunktion

Nun, da Sie die Stromquelle eingestellt haben, ist es an der Zeit, die LED-Lichtfunktion mit Ihrer Drucktaste zu verbinden. Dieser Schritt ist wichtig, um die Benutzerfreundlichkeit Ihrer Maschine zu verbessern. Du solltest einen Widerstand in die LED einbauen, damit sie nicht zu viel Strom zieht - denn niemand mag ein durchgebranntes Licht! Sobald Sie diese Verbindungen hergestellt haben, wird Ihre Taste signalisieren, wenn sie aktiv ist, und Ihren Arbeitsbereich wie ein Leuchtfeuer der Produktivität erhellen. Glauben Sie mir, wenn Sie dieses Leuchten sehen, fühlt sich alles richtig an.



Befestigen Sie die Ausgangslast

Jetzt geht es darum, die Ausgangslast an den Drucktastenschalter anzuschließen. Dieser Schritt ist entscheidend, denn er führt alles zusammen und ermöglicht es Ihrem Schaltkreis, in Ihrem Fahrzeug zu funktionieren. Vergewissern Sie sich, dass Sie die richtigen Drähte verwenden, um eine solide Verbindung herzustellen - so vermeiden Sie im Laufe der Zeit Korrosion und erhalten jedes Mal, wenn Sie den Schalter betätigen, eine zuverlässige Rückmeldung. Denken Sie daran, dass eine ordnungsgemäße Verdrahtung ein grundlegendes Konzept in der Elektrotechnik ist, und die Sicherung dieses Teils der Schaltung bedeutet, dass Sie einen Schritt näher an der Beleuchtung des Armaturenbretts mit Vertrauen sind!



Fehlersuche bei allgemeinen Problemen

Kommen wir gleich zur Sache. Bei der Verdrahtung des Drucktastenschalters mit LED könnten Sie auf einige Probleme stoßen. Zuerst müssen Sie alle Verdrahtungsprobleme identifizieren. Dann müssen Sie herausfinden, wie Sie eventuelle LED-Fehlfunktionen beheben können. Schließlich ist es wichtig, die Stromversorgungsanschlüsse zu überprüfen. Jeder dieser Schritte ist wichtig, um sicherzustellen, dass Ihre Einrichtung effizient und einsatzbereit ist!











Identifizierung von Verdrahtungsproblemen

Wenn Sie ein Verdrahtungsprojekt mit einem beleuchteten Tastschalter in Angriff nehmen, ist die Identifizierung von Verdrahtungsproblemen entscheidend. Wenn die LED nicht leuchtet oder das Relais Ihr Gerät nicht aktiviert, überprüfen Sie Ihren Schaltplan auf korrekte Anschlüsse. Häufige Probleme sind auf lose Drähte oder falsch gepaarte Verbindungen zurückzuführen. Vergewissern Sie sich beispielsweise, dass die Verbindungen zu Ihrem Computer oder zu den Stromquellen fest sitzen - jede Lücke kann dazu führen, dass Sie im Dunkeln tappen. Deshalb kann eine gute Inspektion Ihnen viel Kopfzerbrechen ersparen:



• Überprüfen Sie alle Kabelverbindungen auf ihre Sicherheit.
• Überprüfen Sie den Schaltplan auf korrekte Konfiguration.
• Testen Sie die LED, um ihre Funktionstüchtigkeit zu überprüfen.
• Stellen Sie sicher, dass das Relais richtig angeschlossen ist.
• Suchen Sie nach beschädigten Kabeln, die ersetzt werden müssen.



Behebung einer LED-Fehlfunktion

Wenn Ihre LED nach der Verdrahtung Ihres 12-V-Tastenschalters nicht leuchtet, keine Panik, das lässt sich beheben! Prüfen Sie zunächst, ob Ihre Stromversorgung funktioniert; manchmal ist es nur ein Wackelkontakt oder eine leere Batterie. Wenn Sie Ihren Schalter mit speziellen Komponenten ausgestattet haben, vergewissern Sie sich, dass alles kompatibel ist, z. B. dass das Kunststoffgehäuse die Anschlüsse der LED nicht beeinträchtigt. Wenn Sie mit Bluetooth oder anderen Technologien arbeiten, überprüfen Sie, ob auch diese Einstellungen korrekt sind. Um die LED zum Leuchten zu bringen, müssen Sie die richtigen Verbindungen herstellen und sicherstellen, dass alles synchronisiert ist!



Überprüfen der Stromversorgungsanschlüsse

Bei der Überprüfung der Stromversorgungsanschlüsse müssen Sie sicher sein, dass Ihr System die richtige Kraft erhält, um Ihren LED-Tastschalter zu betreiben. Nehmen Sie Ihr Multimeter zur Hand und prüfen Sie die Spannung an der Schalterverdrahtung - so können Sie feststellen, ob der Strom richtig fließt. Wenn kein Wert angezeigt wird, ist es vielleicht an der Zeit, eine Fehlersuche durchzuführen. Überprüfen Sie die Anschlüsse Ihrer elektronischen Komponenten, um festzustellen, ob irgendwelche Drähte lose oder beschädigt sind. Glauben Sie mir, die Überprüfung dieser Verbindungen kann Ihnen eine Menge Frustration ersparen und dafür sorgen, dass Sie die verdiente Vergütung für Ihr Projekt erhalten, ohne dass es zu Überraschungen kommt!



FAQs





Ein Angebot von Langir anfordern

Sie haben Fragen, und wir sind hier, um Ihnen zu helfen! Als Erstes erfahren Sie, wie ein beleuchteter Drucktastenschalter funktioniert - er ist ziemlich raffiniert. Als Nächstes gehen wir auf die Vorteile von 12-Volt-Tastschaltern ein, einschließlich ihrer Zuverlässigkeit bei Anwendungen wie Türklingeln oder Kundendienst. Kann man einen beleuchteten Schalter mit verschiedenen Spannungen verwenden? Auf jeden Fall, aber wir zeigen Ihnen, wie Sie das sicher bewerkstelligen können, sogar mit einer Sicherung in der Mischung. Sie erhalten praktische Einblicke, die die Verdrahtung zu einem Kinderspiel machen!



Wie funktioniert ein beleuchteter Drucktastenschalter?

Ein beleuchteter Drucktastenschalter funktioniert, indem er bei seiner Betätigung elektrischen Strom von der Stromversorgung durch seinen Stromkreis leitet. Wenn Sie den Knopf drücken, wird die elektrische Verdrahtung abgeschlossen, so dass Spannung fließt und die LED-Anzeige aufleuchtet. Dies gibt Ihnen ein klares visuelles Signal und macht den Schalter perfekt für Haushaltsgeräte oder andere Geräte, die leicht zu bedienen sind, insbesondere in schwach beleuchteten Räumen. Wenn Sie die Verdrahtung selbst vornehmen, sollten Sie die Grundlagen der elektrischen Anschlüsse beachten, um eine reibungslose Einrichtung zu gewährleisten.



Was sind die Vorteile der Verwendung von 12-V-Tastschaltern?

Die Verwendung von 12-Volt-Tastschaltern hat einige solide Vorteile. Zunächst einmal sind sie sehr vielseitig - Sie können sie einfach an verschiedene Geräte wie Pumpen und Lampen anschließen, ohne sich Gedanken über Kompatibilitätsprobleme zu machen. Außerdem verfügen sie oft über Funktionen wie eingebaute Kondensatoren, die den Stromfluss steuern und so für eine reibungslosere Einrichtung sorgen. Ganz zu schweigen davon, dass Sie mit den richtigen Ohmwerten eine zuverlässige Leistung erhalten, die Ihren Motor oder Ihr System wie ein Champion laufen lässt. Es geht um Einfachheit und Effizienz, nicht wahr?



Kann ich einen beleuchteten Schalter mit verschiedenen Spannungen verwenden?

Natürlich können Sie einen beleuchteten Schalter mit verschiedenen Spannungen verwenden, aber Sie müssen vorsichtig sein. Wenn Sie experimentieren, stellen Sie sicher, dass der angeschlossene Aktor oder Sensor für die Spannung ausgelegt ist, die Sie verwenden - so vermeiden Sie Kurzschlüsse. Und wenn du dir unsicher bist, nimm deinen Schraubenzieher und überprüfe, wie alles verdrahtet ist; es ist besser, alles doppelt zu überprüfen, als sich mit einer defekten Anlage herumzuschlagen!



Was sind die Vorteile eines beleuchteten Drucktastenschalters?

Beleuchtete Drucktastenschalter verbessern die Sichtbarkeit bei schlechten Lichtverhältnissen und gewährleisten eine einfache Bedienung. Sie bieten außerdem klare Statusanzeigen für Geräte und verbessern so die Aufmerksamkeit und Sicherheit des Benutzers - ideal für industrielle Anwendungen und benutzerfreundliche Schnittstellen.



Wie bereite ich mich auf die Installation von Drucktastenschaltern vor?

Zur Vorbereitung der Installation von Drucktastenschaltern sollten Sie Ihr Werkzeug zusammensuchen, das Handbuch lesen, sicherstellen, dass der Strom abgeschaltet ist, und die Kompatibilität der Verkabelung überprüfen. Dies trägt zu einer reibungslosen und sicheren Einrichtung Ihres Projekts bei.



Können Sie die verschiedenen Schaltpläne für beleuchtete Schalter erklären?

Beleuchtete Schalter gibt es in verschiedenen Schaltplänen. Die wichtigsten Typen sind



• Einpolig: Einfache Verdrahtung für einfache Ein/Aus-Steuerung.
• Zweipolig: Steuert mehrere Stromkreise mit zusätzlicher Sicherheit.
• Drei-Wege: Ermöglicht die Steuerung von zwei Standorten aus.

mit jeweils einzigartigen Konfigurationen.



Wie wird ein 12-V-Tastenschalter verdrahtet?

Bei der Verdrahtung eines 12-V-Tastenschalters wird der Pluspol an den Schalter angeschlossen und der Schalter mit dem Pluspol des Geräts verbunden. Verbinden Sie den Minuspol des Geräts mit dem Minuspol der Stromquelle. So einfach ist das!



Wie kann ich Probleme mit meinem Drucktastenschalter beheben?

Überprüfen Sie zur Fehlersuche Ihren Drucktastenschalter auf sichtbare Schäden, testen Sie die Anschlüsse und stellen Sie die richtige Spannung sicher. Reagiert er nicht, sollten Sie den Schalter austauschen oder sich an einen Hersteller wenden, um Unterstützung und Anpassungsmöglichkeiten zu erhalten.
